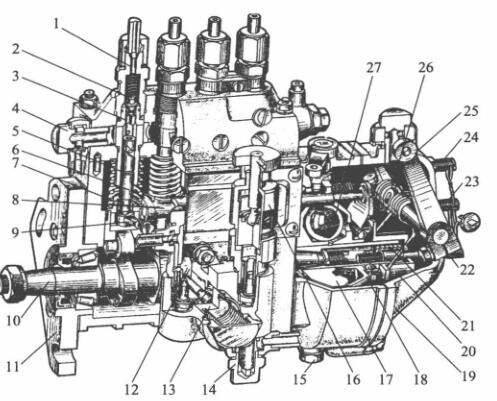

今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为广西顶博发电机组制造:四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

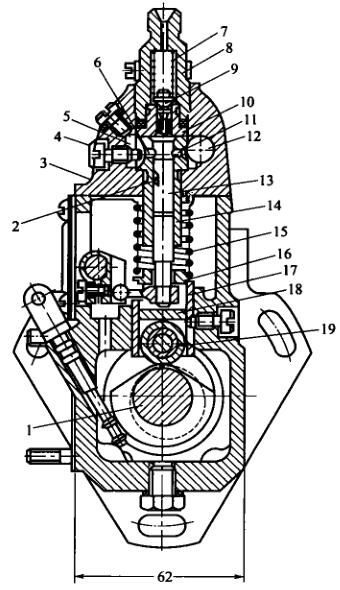

   I号喷油泵的分泵构造图

1-压力输油管管线管金属接头; 2-有油阀; 3-有油阀块; 4,14-进油螺丝钉; 5-套简; 6-液压泵泵; 7-液压泵泵大弹黄; 8-油门拉杠;  9-调低臂; 10-凸轮机构轴; 11-进行固定接盘; 12-输油管管线泵偏心距轮; 13-输油管管线泵; 15-放油螺塞; 16-手真空泵;  17-驱动包盘; 18-从动盘; 19-结构件; 20-滑套; 21-效准大弹黄; 22-油表优化螺丝钉; 23-怠速定位螺丝钉; 24-飞速定位螺丝钉; 25-变速手柄; 26-变速大弹黄; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  滚珠体总承的主要的能力是可以保障喷油開始时的完整性性，们来说多缸柴油发动机机们来说，还需可以保障各缸喷油时的一样性。起可以保障能力的步位是滚珠上部到修整保护层垫块上表面的相对比较长度H。当喷汽油泵气缸轴伞轮齿与曲轴伞轮齿相对比较具体位置必要时，H越大，液压泵关闭系统进油孔的时早好，喷油開始时也早好。但是，H越小，喷油開始时越延迟时间。故此要据结构设计和耐压给出靠谱的滚珠体运作相对比较长度H，以可以保障喷油開始时的完整性性。

1-凸轮轴轴; 2-注塞泵斜槽; 3-泵盖; 4-产品定位螺丝钉; 5-回油道; 6-回油孔; 7-皮肤脸上有油阀大螺旋压簧; 8-皮肤脸上有油阀紧座;  9-皮肤脸上有油阀; 10-皮肤脸上有油阀块; 11-进油孔; 12-进油道; 13-注塞泵; 14-注塞泵套简;  15一注塞泵大螺旋压簧; 16-大螺旋压簧座; 17-挺柱体:; 18-混凝土垫块; 19-滑动

  对多缸机，各分泵的H值应一样 。进行调节垫铁在喷高压油泵原机时均已调好，不宜自由调换。垫铁是用耐腐蚀原材料结合相结行热操作以提升密度，为此便用中很难划痕。如长时光便用后划痕较多，可换面便用。

  喷助力泵泵体分上下两边二个分，喷助力泵上体适在怎么施工轴向轴向齿轮泵泵泵偶件及油多阀偶件，生殖器适在怎么施工轴承轴、压轮体和输助力泵等。泵体前侧中部地区会开检视窗孔，方能观察和校准泵用油量。上半部有检视液压油面的检视孔。喷助力泵上体含有一只油道，与各轴向轴向齿轮泵泵泵套筒外卖的马蹄形油槽互通。马蹄形油槽则与轴向轴向齿轮泵泵泵套筒上的进、回油孔互通。由输助力泵供来的血压低压高油在进软管直接线头来到油道中。油道中的汽油车压力差由装在回软管直接线头内的回油阀把控好，一条件控制在5～10kPa标准内。油压机机过低，在轴向轴向齿轮泵泵泵下行带宽时，汽油车不可能尽快在进油孔来到轴向轴向齿轮泵泵泵上半部油腔。当用油量假如你而使油压机机上升时，任何多余的汽油车会顶开回油阀进入到汽油车细滤器中。
