前面我们介绍了《广西顶博发电机组制造:广西顶博发电机组制造I号喷油泵由分泵、油量控制机构、传动机构和泵体四部分》，推荐大家阅读，今天顶博电力为大家介绍I号喷油泵调速器的构造。

  I号喷汽高压高压助力泵调压器为机械制造整个过程式调压器，其构建如下图所显示。I号喷汽高压高压助力泵调压器包括由安装安装控制器包下载件、飞球、调压压簧、传送个这部分和操控个这部分等组成的。I号喷汽高压高压助力泵调压器的安装安装控制器包下载件为具备60°。锥面的安装安装控制器包下载盘。在安装安装控制器包下载盘的后侧有6个沿径向的半圆管凹型。安装安装控制器包下载盘压紧在安装安装控制器包下载轴套上而与之串成一梯，最后按照半圆键和拉紧螺母使其和喷汽高压高压助力泵的凸轮机构轴相接。

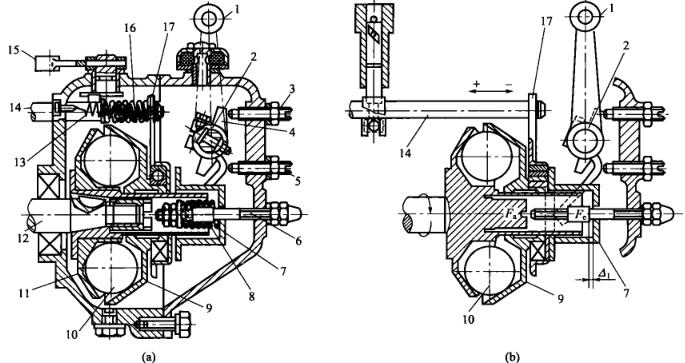

I号喷油泵调速器的构造

1-调速手柄 2-调速弹簧 3-高速限位螺钉 4-调速限位块 5-怠速限位螺钉 6-油量限位螺钉 7-滑套 8-校正弹簧 9-推力盘 10-飞球11-驱动盘 12-凸轮轴 13-启动弹簧14一拉杆 15-停车手柄 16-停车弹簧 17-传动板

  7个尺寸为25.4mm的飞球放置于控制盘的凹井内，随控制盘分着广西顶博发电机组制造。飞球另一类侧为与水平线成45°锥面的转矩盘，转矩盘滑套在控制轴套上。工作中时飞球的离心分离力意义在转矩盘上，其径向分力Fa.将使转矩盘沿径向中移動。服饰在转矩盘.上的中移動滑动轴承和传输板也逐渐中移動。传输板顶部套在油泵螺杆上，故此油泵螺杆也逐渐中移動，关键在于变化油泵量。

  在调速器纵轴上套有一根扭簧，即调速弹簧。扭簧两端压在滑套上，滑套端面则紧靠传动板，当传动板向左移动时，需要克服弹簧的压力。转动调速手柄即可改变扭簧的压力，因而改变了调速器起作用的转速。

  在操纵轴上装有调速限位块它随调速手柄一道转动。顺时针转动调速手柄，使调速限位块上端与高速限位螺钉相碰时，调速弹簧的预紧力最大，对应于柴油机最高转速工况(一般即为标定转速)。反时针转动调速手柄，使限位块下端与怠速限位螺钉相碰，调速弹簀的预紧力最小，对应于柴油机的最低转速工况。
